10. iot套件案例05：监测站保护装置¶

10.1. 目的¶

制作一个监测站保护装置。

10.2. 使用材料¶

1 x IOT:kit(物联网环境科学套件)

10.3. 背景知识¶

什么是自防护¶

当你的环境监测站放在室外环境中时，为了防止装置被破坏，测得数据遭到干扰，所以需要设置一个自保护装置，以提醒他人不要靠近。

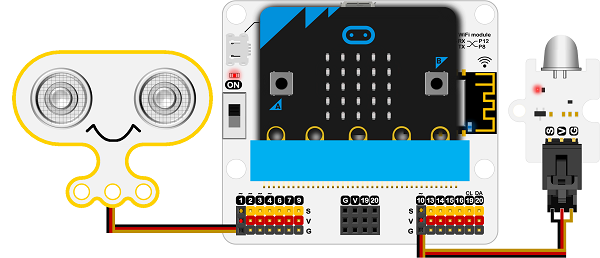

10.4. 硬件连接图¶

如图所示，将超声波模块连接到P1口。

人体红外传感器模块连接到P10口。

板载蜂鸣器，已经连接到P0口。

../../_images/AzFJx69.png

10.5. 软件¶

10.6. 编程¶

步骤 1¶

在MakeCode的代码抽屉中点击Advanced，查看更多代码选项。

../../_images/2qCyzQ71.png

为了给IOT物联网环境科学套件编程，我们需要添加一个扩展库。在代码抽屉底部找到“Extension”，并点击它。这时会弹出一个对话框。搜索“IOT”，然后点击下载这个代码库。

../../_images/xfsOffX.png

注意：如果你得到一个提示说一些代码库因为不兼容的原因将被删除，你可以根据提示继续操作，或者在项目菜单栏里面新建一个项目。

步骤 2¶

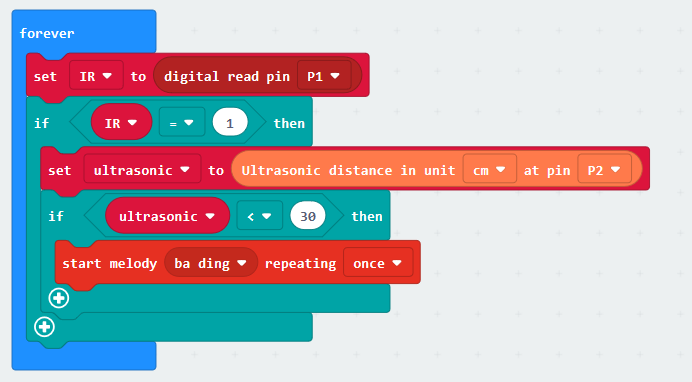

在forever中插入读取P1口数值赋值给IR积木块，判断IR是否为1。

当IR参数为1的时候，再读取超声波返回值赋值给ultrasonic变量。

如果ultrasonic变量小于30，播放一声ba ding提示请勿靠近。

../../_images/u5y3z9s.png

程序¶

请参考程序连接：https://makecode.microbit.org/_05sYuyciH93g

你也可以通过以下网页直接下载程序。

现象¶
